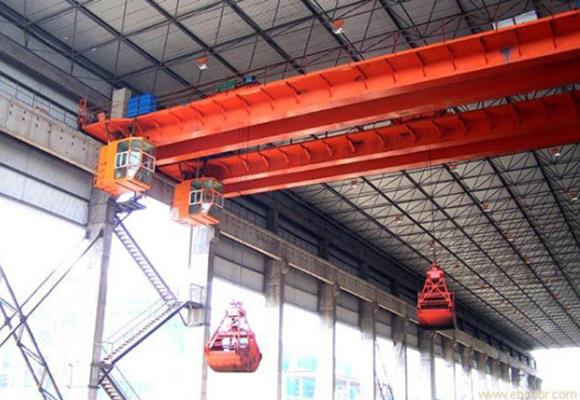

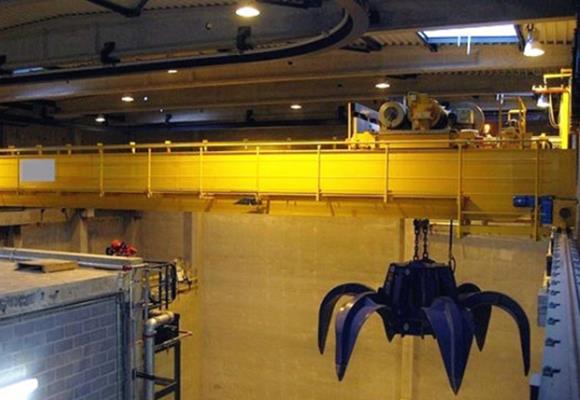

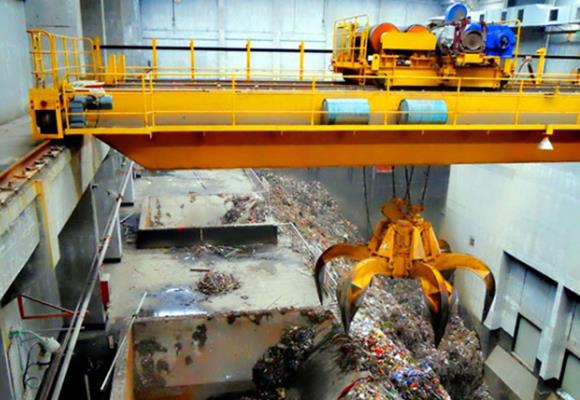

جرثقیل دو سرنشین دار با چنگ زدن
شرح
جرثقیل QZ با جرثقیل به طور گسترده ای در بارگیری کالا در بندر، کارخانه، کارگاه، نیروگاه، کارخانه ذوب فلزات، کارخانه سیمان، صنعت انرژی تجدید پذیر استفاده می شود.
وظیفه کار سنگین است. طبقه بندی گروه جرثقیل A6، A7، A8 است.
جهت درب سوپاپ به کلاه راننده: سمت، پایان و بالا.
ظرفیت بالابری شامل وزن گرفتن است.
جهت باز گری شامل موازی با پرتو و لوله کشی با پرتو، این طراحی نوع لوله کشی است.

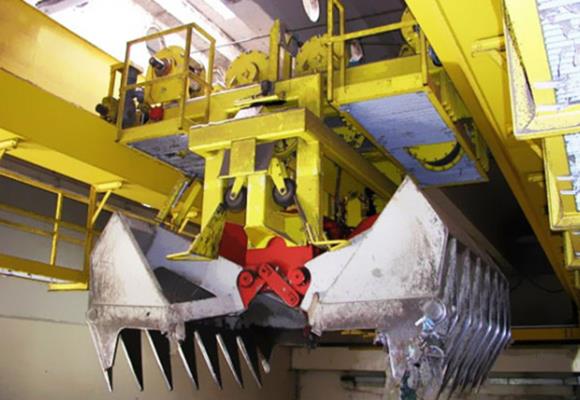

جرثقیل استخراج شامل پرتو اصلی، واگن برقی، چرخ، قلاب، قرقره، الکتریکی، گیربکس است.
امکانات
1. سازگاری با شرایط سخت خشن: درجه حرارت بالا، رطوبت، گازهای گرد و غبار بیشتر و گازدار.
2. بار کاری سنگین: میانگین 8000 ساعت کار در سال، میزان بار بالا، فرکانس کار بالا.
3. کار قابل اعتماد: کمتر شکست خورده، تولید صاف را تضمین کنید.
مشخصات فنی
ظرفیت | T | 32 / 5،50 / 10 | |||||||
طول | متر | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
ارتفاع بالابری | متر | 16/18 | |||||||
سرعت بالا بردن | متر / دقیقه | 15.6 | |||||||
سرعت واگن برقی | متر / دقیقه | 3.36-33.6،2.9-29 | |||||||
سرعت جرثقیل | متر / دقیقه | 92.7 | 93.7 | 86.5 | |||||
وزن مجموع | کیلوگرم | 15406 | 17290 | 20020 | 21724 | 24213 | 28579 | 31970 | 35389 |
حداکثر بار چرخ | KN | 104 | 111 | 120 | 125 | 132 | 144 | 152 | 162 |
راه آهن توصیه می شود | مدل | 43 کیلوگرم / متر | |||||||
قدرت موتور کامل | کیلووات | 27.8 | 31.8 | ||||||
ابعاد اصلی (میلی متر) | دامنه (متر) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
ریل بالا به بالا جرثقیل | ه | 1750 | 1840 | ||||||
ریل بالا به مرکز قلاب | H4 | 55 | 5 | ||||||
فاصله پایه جرثقیل | W | 5140 | 5334 | 5940 | |||||
عرض جرثقیل | ب | 3450 | 4400 | ||||||
راه آهن راه آهن فاصله | کی | 1400 | |||||||
محدودیت سمت چپ چپ | S1 | 800 | |||||||
محدود کردن حق قلاب | S2 | 1250 | |||||||
