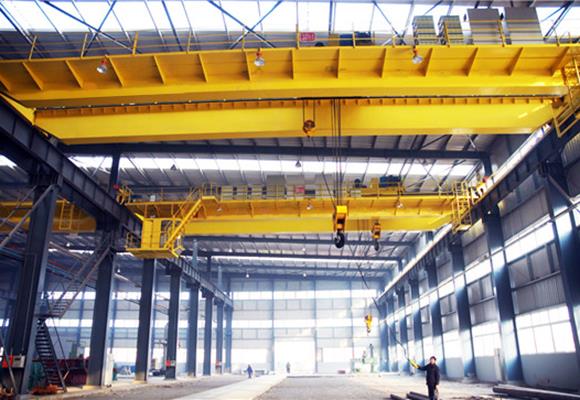

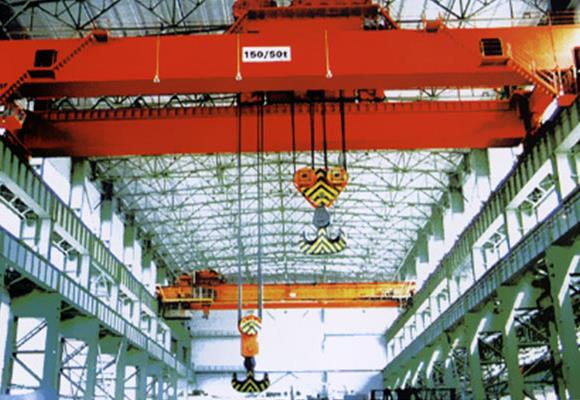

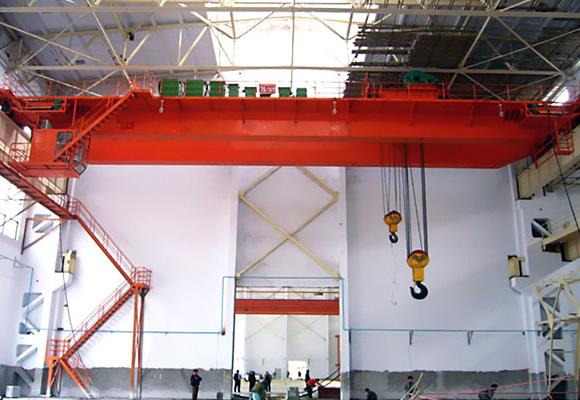

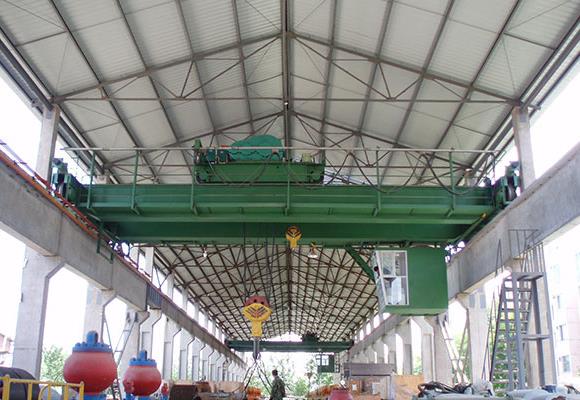

جرثقیل سقفی انفجار
شرح
جرثقیل واگن برقی با دو بیت رعایت استانداردهای GB3836.2-2000 تجهیزات الکتریکی ضد انفجار کار در محیط گازهای انفجاری قسمت 2: جرثقیل مقاوم در برابر شعله. جرثقیل پس از گذراندن آزمایشات توسط واحدهای تعیین شده توسط دولت برای آزمایش محصولات ضد انفجار، گواهی ضد انفجار دریافت کرده است. برچسب های ضد انفجار ExdⅡCT4 به ترتیب.
این محصول مناسب مناطقی است که انفجار، انتقال بیش از ⅡB یا ⅡC نیست و گروه درجه حرارت احتراق گاز قابل اشتعال یا ترکیب منفجره بخار و گاز کمتر از T4 است. زون خطرناک مناسب منطقه 1 و منطقه 2 است (برای جزئیات بیشتر به بخش GB3836.1-2000 مراجعه کنید).
این محصول به طور کلی بر روی زمین کنترل می شود، اما کنترل از کابین راننده نیز مجاز می باشد. درجه کاری متوسط است.
مشخصات فنی
ظرفیت | T | 5 | |||||||
طول | متر | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
ارتفاع بالابری | متر | 16 متر | |||||||
سرعت بالا بردن | متر / دقیقه | 15.5 | |||||||
سرعت واگن برقی | متر / دقیقه | 19.6 (14.6) | |||||||
سرعت جرثقیل | متر / دقیقه | 22.3 (12) | |||||||
وزن مجموع | کیلوگرم | 12700 | 14200 | 16100 | 18600 | 21000 | 25400 | 28500 | 31400 |
حداکثر بار چرخ | KN | 72 | 78 | 84 | 92 | 97 | 109 | 117 | 124 |
راه آهن توصیه می شود | مدل | 43 کیلوگرم / متر | |||||||
قدرت موتور کامل | کیلووات | 10 | |||||||
ابعاد اصلی (میلی متر) | دامنه (متر) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
ریل بالا به بالا جرثقیل | ه | 1763 | |||||||
ریل بالا به مرکز قلاب | H4 | 71 | |||||||
فاصله پایه جرثقیل | W | 3400 | 3550 | 5000 | |||||
عرض جرثقیل | ب | 5054 | 5204 | 5948 | |||||
راه آهن راه آهن فاصله | کی | 1400 | |||||||
محدودیت سمت چپ چپ | S1 | 800 | |||||||
محدود کردن حق قلاب | S2 | 1250 | |||||||
ظرفیت | T | 10 | |||||||
طول | متر | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
ارتفاع بالابری | متر | 16 متر | |||||||
سرعت بالا بردن | متر / دقیقه | 15.5 | |||||||
سرعت واگن برقی | متر / دقیقه | 20.5 (14.6) | |||||||
سرعت جرثقیل | متر / دقیقه | 22.3 (12) | 19 (14.5) | ||||||
وزن مجموع | کیلوگرم | 14300 | 16100 | 18900 | 20600 | 23200 | 27600 | 31000 | 34400 |
حداکثر بار چرخ | KN | 101 | 108 | 117 | 122 | 126 | 135 | 144 | 152 |
راه آهن توصیه می شود | مدل | 43 کیلوگرم / متر | |||||||
قدرت موتور کامل | کیلووات | 15.5 | |||||||
ابعاد اصلی (میلی متر) | دامنه (متر) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
ریل بالا به بالا جرثقیل | ه | 1800 | |||||||
ریل بالا به مرکز قلاب | H4 | 602/552 | |||||||
فاصله پایه جرثقیل | W | 4050 | 5000 | ||||||
عرض جرثقیل | ب | 5704 | 5882 | 5948 | |||||
راه آهن راه آهن فاصله | کی | 2000 | |||||||
محدودیت سمت چپ چپ | S1 | 1050 | |||||||
محدود کردن حق قلاب | S2 | 1300 | |||||||
ظرفیت | T | 16 / 3.2 | |||||||
طول | متر | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
ارتفاع بالابری | m / a | 16 متر / 18 متر | |||||||
سرعت بالا بردن | متر / دقیقه | 15.5 | |||||||
سرعت واگن برقی | متر / دقیقه | 20.5 (13) | |||||||
سرعت جرثقیل | متر / دقیقه | 19 (14.5) | 17 (14.5) | ||||||
وزن مجموع | کیلوگرم | 19100 | 20300 | 23400 | 26400 | 28800 | 33100 | 36300 | 39400 |
حداکثر بار چرخ | KN | 138 | 146 | 152 | 166 | 173 | 185 | 194 | 203 |
راه آهن توصیه می شود | مدل | 43 کیلوگرم / متر | |||||||
قدرت موتور کامل | کیلووات | 23.9 (23.2) | |||||||
ابعاد اصلی (میلی متر) | دامنه (متر) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
ریل بالا به بالا جرثقیل | ه | 2043/2043 | |||||||
ریل بالا به مرکز قلاب | H4 | 860/780 | |||||||
فاصله پایه جرثقیل | W | 4000 | 4100 | 5000 | |||||
عرض جرثقیل | ب | 5864 | 5928 | 6438 | |||||
راه آهن راه آهن فاصله | کی | 2000 | |||||||
محدودیت سمت چپ چپ | S1 / S2 | 1040/1850 | |||||||
محدود کردن حق قلاب | S3 / S4 | 1500/2310 | |||||||
ظرفیت | T | 20/5 | |||||||
طول | متر | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
ارتفاع بالابری | m / a | 12 متر / 14 متر | |||||||
سرعت بالا بردن | متر / دقیقه | 15.5 | |||||||
سرعت واگن برقی | متر / دقیقه | 20.5 (14.6) | |||||||
سرعت جرثقیل | متر / دقیقه | 19 (14.5) | 17 (14.5) | ||||||
وزن مجموع | کیلوگرم | 19900 | 21300 | 23500 | 27700 | 30300 | 34600 | 38300 | 41500 |
حداکثر بار چرخ | KN | 160 | 167 | 176 | 189 | 197 | 209 | 220 | 229 |
راه آهن توصیه می شود | مدل | 43 کیلوگرم / متر | |||||||
قدرت موتور کامل | کیلووات | 25.7 (25) | |||||||
ابعاد اصلی (میلی متر) | دامنه (متر) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
ریل بالا به بالا جرثقیل | ه | 2045/2045 | |||||||
ریل بالا به مرکز قلاب | H4 | 858/858 | |||||||
فاصله پایه جرثقیل | W | 4000 | 4100 | 5000 | |||||
عرض جرثقیل | ب | 5864 | 5928 | 6438 | |||||
راه آهن راه آهن فاصله | کی | 2000 | |||||||
محدودیت سمت چپ چپ | S1 / S2 | 1030/1930 | |||||||
محدود کردن حق قلاب | S3 / S4 | 1420/2320 | |||||||
ظرفیت | T | 32/5 | |||||||
طول | متر | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
ارتفاع بالابری | m / a | 16 متر / 18 متر | |||||||
سرعت بالا بردن | متر / دقیقه | 15.5 | |||||||
سرعت واگن برقی | متر / دقیقه | 20 (12.3) | |||||||
سرعت جرثقیل | متر / دقیقه | 17 (14.5) | 19.4 (14.5) | ||||||
وزن مجموع | کیلوگرم | 26900 | 28600 | 32100 | 35500 | 39800 | 44900 | 49200 | 52700 |
حداکثر بار چرخ | KN | 234 | 248 | 260 | 275 | 287 | 303 | 314 | 325 |
راه آهن توصیه می شود | مدل | 43 کیلوگرم / متر | |||||||
قدرت موتور کامل | کیلووات | 42.2 (40.7) | 43.6 (40.7) | ||||||
ابعاد اصلی (میلی متر) | دامنه (متر) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
ریل بالا به بالا جرثقیل | ه | 2230 | |||||||
ریل بالا به مرکز قلاب | H4 | 800 | |||||||
فاصله پایه جرثقیل | W | 4650 | 4700 | 5000 | |||||
عرض جرثقیل | ب | 6478 | 6628 | 6928 | |||||
راه آهن راه آهن فاصله | کی | 2500 | |||||||
محدودیت سمت چپ چپ | S1 / S2 | 1070/2050 | |||||||
محدود کردن حق قلاب | S3 / S4 | 1700/2680 | |||||||
ظرفیت | T | 50/10 | |||||||
طول | متر | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
ارتفاع بالابری | m / a | 12 متر / 16 متر | |||||||
سرعت بالا بردن | متر / دقیقه | 15.5 | |||||||
سرعت واگن برقی | متر / دقیقه | 19.1 (15.3) | |||||||
سرعت جرثقیل | متر / دقیقه | 19.4 (14.4) | 19.3 (14.4) | ||||||
وزن مجموع | کیلوگرم | 35300 | 37800 | 42000 | 46100 | 50100 | 55600 | 59600 | 64900 |
حداکثر بار چرخ | KN | 333 | 354 | 373 | 385 | 404 | 421 | 434 | 450 |
راه آهن توصیه می شود | مدل | 43 کیلوگرم / متر | |||||||
قدرت موتور کامل | کیلووات | 23.9 (23.2) | |||||||
ابعاد اصلی (میلی متر) | دامنه (متر) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
ریل بالا به بالا جرثقیل | ه | 2744 | 2750 | ||||||
ریل بالا به مرکز قلاب | H4 | 1020 | 1014 | ||||||
فاصله پایه جرثقیل | W | 4800 | 5000 | ||||||
عرض جرثقیل | ب | 6828 | 6858 | 7058 | |||||
راه آهن راه آهن فاصله | کی | 2500 | |||||||
محدودیت سمت چپ چپ | S1 / S2 | 1005/2200 | |||||||
محدود کردن حق قلاب | S3 / S4 | 2000/3195 | |||||||
ظرفیت | T | 75/20 | ||||||
طول | متر | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
ارتفاع بالابری | m / a | 20/22 | ||||||
سرعت بالا بردن | متر / دقیقه | 1.86 / 4.2 | ||||||
سرعت واگن برقی | متر / دقیقه | 10 | ||||||
سرعت جرثقیل | متر / دقیقه | 15.4؛ (9.88) | 15.7 (9.9) | |||||
وزن مجموع | کیلوگرم | 26900 | 28600 | 32100 | 35500 | 39800 | 44900 | 49200 |
حداکثر بار چرخ | KN | 219 | 302 | 314 | 324 | 333 | 345 | 356 |
راه آهن توصیه می شود | مدل | 43 کیلوگرم / متر | ||||||
ابعاد اصلی (میلی متر) | دامنه (متر) | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
ریل بالا به بالا جرثقیل | ه | 3422 | 3422 | 3426 | 3430 | 3428 | 3432 | 3434 |
ریل بالا به مرکز قلاب | H4 | 1588 | 1588 | 1584 | 1580 | 1582 | 1578 | 1576 |
