جرثقیل دروازه پل متحرک پایین
شرح

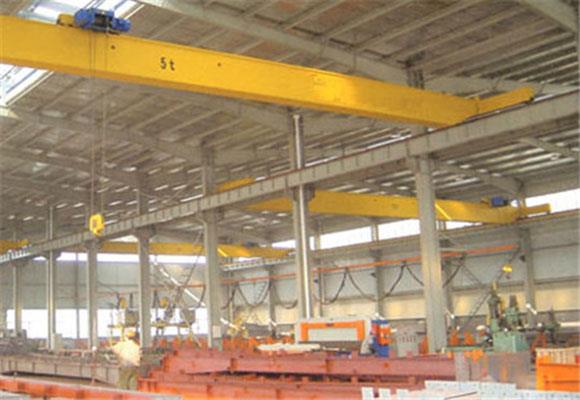

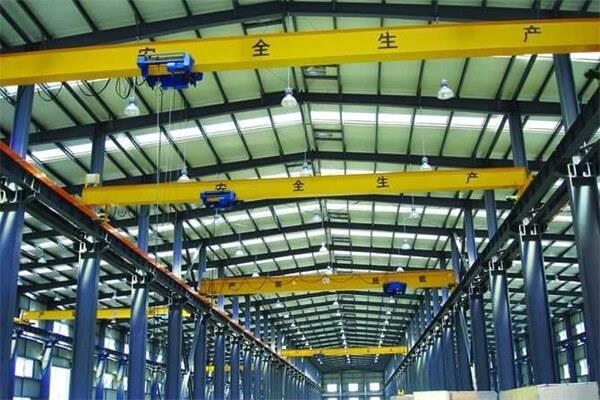

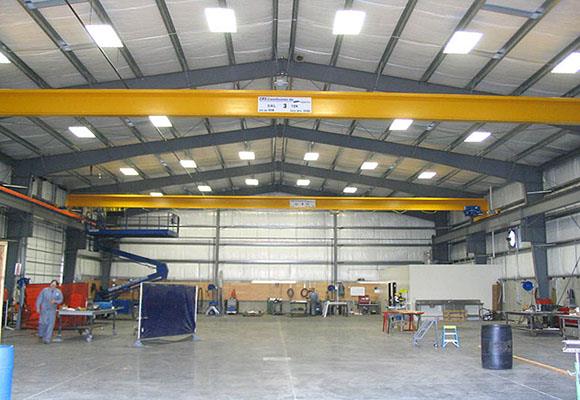

جرثقیل پل متحرک تک سرامیکی با استفاده از لوله های فولادی و فولاد I، فولاد، بند ناف، بالابر برقی و مکانیسم حرکت می باشد. آسانسور الکتریکی در طول فلنج پایین تر از فولاد I فولادی اجرا می شود تا محصول مورد استفاده قرار گیرد. این ویژگی ساختار سبک و نصب و تعمیر و نگهداری آسان است و به طور گسترده ای برای مکان های مختلف برای بلند کردن، مانند کارخانه ها، انبارها و منازل مادری استفاده می شود. ممنوع است در محیط با مواد قابل اشتعال، مواد منفجره و خورنده استفاده شود.

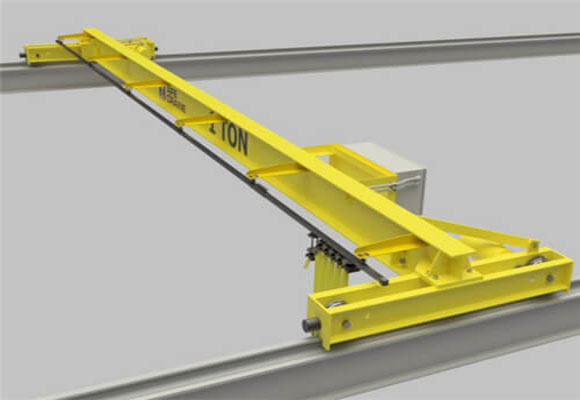

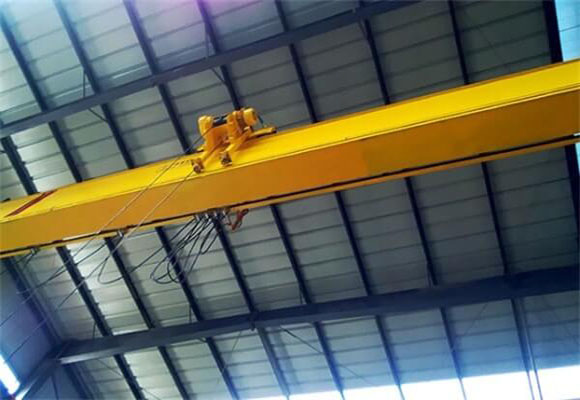

جرثقیل یک پل متحرک با قطر پایین برای کارگاه آموزشی کم طراحی شده است. تفاوت بین آنها این است که راه برقی الکتریکی در حال اجرا است. جرثقیل الکتریکی از یک جرثقیل پل متحرک تنها در قسمت پایین فلنج استفاده می کند و برق جرثقیل پل یک پل در یک طرف دره کار می کند که فضای کار قلاب را افزایش می دهد و ارتفاع کارگاه را کاهش می دهد و هزینه.
اگر کارگاه خود را باریک و یا به اندازه کافی بالا نیست، این نوع جرثقیل را انتخاب کنید!
مشخصات
ظرفیت | T | 3 | ||||||
طول | متر | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
ارتفاع بالابری | متر | 6، 9، 12، | ||||||
سرعت بالا بردن | متر / دقیقه | 8 یا 8 / 0.8 | ||||||
افزایش سرعت مسافرت | متر / دقیقه | 20، 30 | ||||||
سرعت جرثقیل | متر / دقیقه | 20 | 30 | |||||
وزن مجموع | کیلوگرم | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
حداکثر بار چرخ | KN | 20.1 | 23.38 | 24.51 | 28.05 | 29.02 | 32.93 | |
راه آهن توصیه می شود | مدل | 24 کیلوگرم / متر | ||||||
قدرت موتور کامل | کیلووات | 4.9 | ||||||
ابعاد اصلی (میلی متر) | دامنه (متر) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
ریل بالا به بالا جرثقیل | ه | 1065 | 1130 | 1180 | 1230 | 1300 | ||
ریل بالا به مرکز قلاب | H4 | -130 | -65 | -15 | 35 | 105 | ||
فاصله پایه جرثقیل | W | 2500 | 3000 | 3500 | ||||
عرض جرثقیل | ب | 3000 | 3500 | 4000 | ||||
محدودیت سمت چپ چپ | S1 | 1413 | ||||||
محدود کردن حق قلاب | S2 | 1496 | ||||||
ظرفیت | T | 5 | ||||||
طول | متر | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
ارتفاع بالابری | متر | 6، 9، 12، | ||||||
سرعت بالا بردن | متر / دقیقه | 8 یا 8 / 0.8 | ||||||
افزایش سرعت مسافرت | متر / دقیقه | 20، 30 | ||||||
سرعت جرثقیل | متر / دقیقه | 20 | 30 | |||||
وزن مجموع | کیلوگرم | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
حداکثر بار چرخ | KN | 29.7 | 33.7 | 36.47 | 40.13 | 41.49 | 44.27 | |
راه آهن توصیه می شود | مدل | 24 کیلوگرم / متر | ||||||
قدرت موتور کامل | کیلووات | 8.3 | ||||||
ابعاد اصلی (میلی متر) | دامنه (متر) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
ریل بالا به بالا جرثقیل | ه | 1170 | 1255 | 1280 | 1360 | 1410 | ||
ریل بالا به مرکز قلاب | H4 | -175 | -90 | -65 | 15 | 65 | ||
فاصله پایه جرثقیل | W | 2500 | 3000 | 3500 | ||||
عرض جرثقیل | ب | 3000 | 3500 | 4000 | ||||
محدودیت سمت چپ چپ | S1 | 1405 | ||||||
محدود کردن حق قلاب | S2 | 1496 | ||||||
ظرفیت | T | 10 | ||||||
طول | متر | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
ارتفاع بالابری | متر | 6، 9، 12، | ||||||
سرعت بالا بردن | متر / دقیقه | 8 یا 8 / 0.8 | ||||||
افزایش سرعت مسافرت | متر / دقیقه | 20، 30 | ||||||
سرعت جرثقیل | متر / دقیقه | 20 | 30 | |||||
وزن مجموع | کیلوگرم | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
حداکثر بار چرخ | KN | 49.78 | 57.88 | 62.64 | 66.83 | 68.83 | 73.2 | |
راه آهن توصیه می شود | مدل | 24 کیلوگرم / متر | ||||||
قدرت موتور کامل | کیلووات | 13.8 | ||||||
ابعاد اصلی (میلی متر) | دامنه (متر) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
ریل بالا به بالا جرثقیل | ه | 1075 | 1195 | 1305 | 1385 | 1475 | ||
ریل بالا به مرکز قلاب | H4 | -175 | -90 | -65 | 15 | 65 | ||
فاصله پایه جرثقیل | W | 2500 | 3000 | 3500 | ||||
عرض جرثقیل | ب | 3000 | 3500 | 4000 | ||||
محدودیت سمت چپ چپ | S1 | 1840 | ||||||
محدود کردن حق قلاب | S2 | 1840 | ||||||
