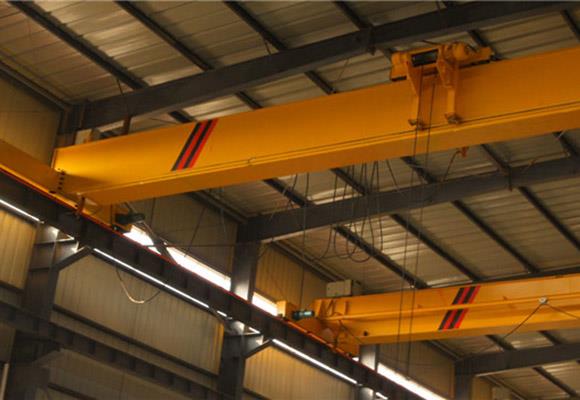

جرثقیل سرنشین دار تک سیلندر پایین
شرح
جرثقیل زیرین سرامیکی تک سرامیکی تنها از ورق های فولادی و فولاد I، فولاد نهایی، بالابر برقی و مکانیزم سفر استفاده می شود. آسانسور الکتریکی در طول فلنج پایین تر از فولاد I فولادی اجرا می شود تا محصول مورد استفاده قرار گیرد. این ویژگی ساختار سبک و نصب و تعمیر و نگهداری آسان است و به طور گسترده ای برای مکان های مختلف برای بلند کردن، مانند کارخانه ها، انبارها و منازل مادری استفاده می شود. ممنوع است در محیط با مواد قابل اشتعال، مواد منفجره و خورنده استفاده شود.

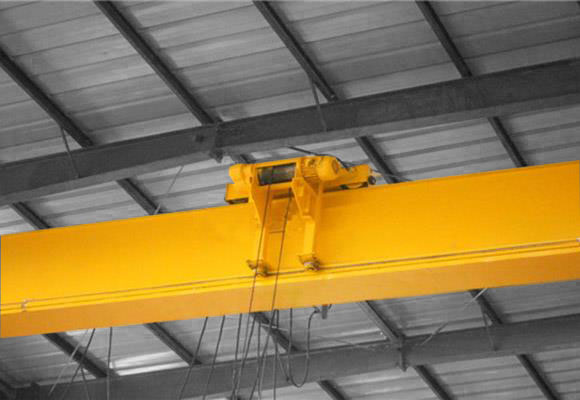

جرثقیل سرنشین دار تک سیلندر پایین برای کارگاه آموزشی کم طراحی شده است. تفاوت بین آنها این است که راه برقی الکتریکی در حال اجرا است. جرثقیل الکتریکی از جرثقیل زیر بشکهای تک سرنشین پایین تنها در ورق فلنج پایین تیرچه اجرا می شود و جرثقیل سرنشین دار تک تیرچه در یک طرف درامد اجرا می شود که فضای کاری قلاب را افزایش می دهد و ارتفاع کارگاه را کاهش می دهد هزینه.
اگر کارگاه خود را باریک و یا به اندازه کافی بالا نیست، این نوع جرثقیل را انتخاب کنید!
مشخصات
ظرفیت | T | 3 | ||||||
طول | متر | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
ارتفاع بالابری | متر | 6، 9، 12، | ||||||
سرعت بالا بردن | متر / دقیقه | 8 یا 8 / 0.8 | ||||||
افزایش سرعت مسافرت | متر / دقیقه | 20، 30 | ||||||
سرعت جرثقیل | متر / دقیقه | 20 | 30 | |||||
وزن مجموع | کیلوگرم | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
حداکثر بار چرخ | KN | 20.1 | 23.38 | 24.51 | 28.05 | 29.02 | 32.93 | |
راه آهن توصیه می شود | مدل | 24 کیلوگرم / متر | ||||||
قدرت موتور کامل | کیلووات | 4.9 | ||||||
ابعاد اصلی (میلی متر) | دامنه (متر) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
ریل بالا به بالا جرثقیل | ه | 1065 | 1130 | 1180 | 1230 | 1300 | ||
ریل بالا به مرکز قلاب | H4 | -130 | -65 | -15 | 35 | 105 | ||
فاصله پایه جرثقیل | W | 2500 | 3000 | 3500 | ||||
عرض جرثقیل | ب | 3000 | 3500 | 4000 | ||||
محدودیت سمت چپ چپ | S1 | 1413 | ||||||
محدود کردن حق قلاب | S2 | 1496 | ||||||
ظرفیت | T | 5 | ||||||
طول | متر | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
ارتفاع بالابری | متر | 6، 9، 12، | ||||||
سرعت بالا بردن | متر / دقیقه | 8 یا 8 / 0.8 | ||||||
افزایش سرعت مسافرت | متر / دقیقه | 20، 30 | ||||||
سرعت جرثقیل | متر / دقیقه | 20 | 30 | |||||
وزن مجموع | کیلوگرم | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
حداکثر بار چرخ | KN | 29.7 | 33.7 | 36.47 | 40.13 | 41.49 | 44.27 | |
راه آهن توصیه می شود | مدل | 24 کیلوگرم / متر | ||||||
قدرت موتور کامل | کیلووات | 8.3 | ||||||
ابعاد اصلی (میلی متر) | دامنه (متر) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
ریل بالا به بالا جرثقیل | ه | 1170 | 1255 | 1280 | 1360 | 1410 | ||
ریل بالا به مرکز قلاب | H4 | -175 | -90 | -65 | 15 | 65 | ||
فاصله پایه جرثقیل | W | 2500 | 3000 | 3500 | ||||
عرض جرثقیل | ب | 3000 | 3500 | 4000 | ||||
محدودیت سمت چپ چپ | S1 | 1405 | ||||||
محدود کردن حق قلاب | S2 | 1496 | ||||||
ظرفیت | T | 10 | ||||||
طول | متر | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
ارتفاع بالابری | متر | 6، 9، 12، | ||||||
سرعت بالا بردن | متر / دقیقه | 8 یا 8 / 0.8 | ||||||
افزایش سرعت مسافرت | متر / دقیقه | 20، 30 | ||||||
سرعت جرثقیل | متر / دقیقه | 20 | 30 | |||||
وزن مجموع | کیلوگرم | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
حداکثر بار چرخ | KN | 49.78 | 57.88 | 62.64 | 66.83 | 68.83 | 73.2 | |
راه آهن توصیه می شود | مدل | 24 کیلوگرم / متر | ||||||
قدرت موتور کامل | کیلووات | 13.8 | ||||||
ابعاد اصلی (میلی متر) | دامنه (متر) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
ریل بالا به بالا جرثقیل | ه | 1075 | 1195 | 1305 | 1385 | 1475 | ||
ریل بالا به مرکز قلاب | H4 | -175 | -90 | -65 | 15 | 65 | ||
فاصله پایه جرثقیل | W | 2500 | 3000 | 3500 | ||||
عرض جرثقیل | ب | 3000 | 3500 | 4000 | ||||
محدودیت سمت چپ چپ | S1 | 1840 | ||||||
محدود کردن حق قلاب | S2 | 1840 | ||||||
