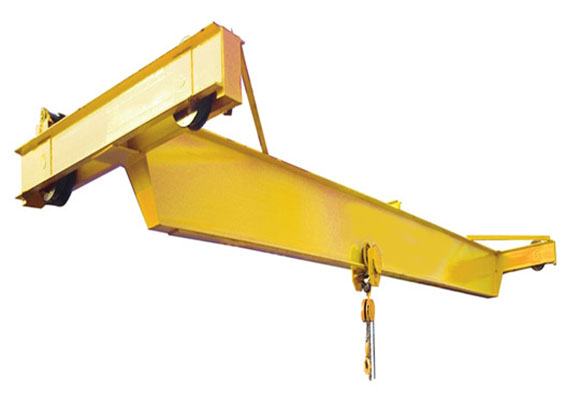

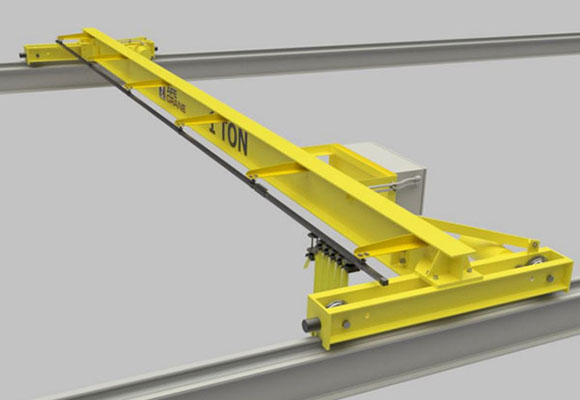

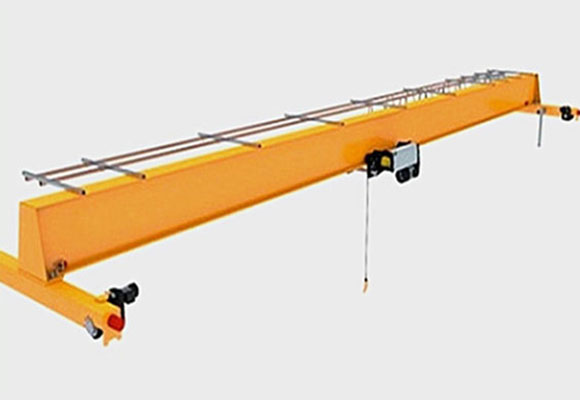

جرثقیل پل تک پل دروازه ای دستی
شرح
مدل SL مدل دستی جرثقیل دستی یک سرنشین دستی سرنشین دستی است، تمام حرکات درایو از دست است، آن را در محل است که هیچ منبع قدرت استفاده می شود.
این جرثقیل پل با ساختار معقول تر و فولاد قوی تر به طور کلی مشخص می شود، پرتو اصلی توسط پرتو یا جعبه فولادی قاب جعبه ساخته شده است، ویل های پایه توسط پرتو C بخش ساخته شده اند.
این جرثقیل پل با یک بالابر زنجیری به عنوان یک مجموعه کامل استفاده می شود.
ظرفیت 1 تن تا 10 تن. طول 5 تا 14 متر، درجه کار A1-A3 است. دمای کار در عرض 25 تا 42 درجه سانتیگراد.
این جرثقیل پل ممنوع است برای استفاده در محیط قابل احتراق، مواد منفجره به مواد خورنده.
مشخصات فنی
ظرفیت | T | 1 | |||
طول | متر | 5 | 9 | 12 | 14 |
ارتفاع بالابری | متر | 3-10 | |||
سرعت واگن برقی | متر / دقیقه | 5.3 | |||
سرعت جرثقیل | متر / دقیقه | 5.0 | |||
وزن مجموع | کیلوگرم | 650 | 850 | 1090 | 1310 |
حداکثر بار چرخ | KN | 0.65 | 0.73 | 0.81 | 0.86 |
ابعاد اصلی (میلی متر) | دامنه (متر) | 5 | 9 | 12 | 14 |
ریل بالا به بالا جرثقیل | ه | 520 | |||
ریل بالا به مرکز قلاب | H4 | 550 | 580 | 610 | 650 |
فاصله پایه جرثقیل | W | 1200 | 1600 | ||
عرض جرثقیل | ب | 1800 | 2200 | ||
محدودیت سمت چپ چپ | S1 | 360 | 380 | 395 | 420 |
محدود کردن حق قلاب | S2 | ||||
ظرفیت | T | 2 | |||
طول | متر | 5 | 9 | 12 | 14 |
ارتفاع بالابری | متر | 3-10 | |||
سرعت واگن برقی | متر / دقیقه | 5.9 | |||
سرعت جرثقیل | متر / دقیقه | 5.0 | |||
وزن مجموع | کیلوگرم | 700 | 870 | 1320 | 1550 |
حداکثر بار چرخ | KN | 1.13 | 1.19 | 1.29 | 1.40 |
ابعاد اصلی (میلی متر) | دامنه (متر) | 5 | 9 | 12 | 14 |
ریل بالا به بالا جرثقیل | ه | 520 | |||
ریل بالا به مرکز قلاب | H4 | 720 | 750 | 790 | 870 |
فاصله پایه جرثقیل | W | 1200 | 1600 | ||
عرض جرثقیل | ب | 1800 | 2200 | ||
محدودیت سمت چپ چپ | S1 | 400 | 415 | 440 | 490 |
محدود کردن حق قلاب | S2 | ||||
ظرفیت | T | 3 | |||
طول | متر | 5 | 9 | 12 | 14 |
ارتفاع بالابری | متر | 3-10 | |||
سرعت واگن برقی | متر / دقیقه | 4.7 | |||
سرعت جرثقیل | متر / دقیقه | 5.0 | |||
وزن مجموع | کیلوگرم | 810 | 1200 | 1460 | 1800 |
حداکثر بار چرخ | KN | 1.61 | 1.79 | 1.87 | 1.97 |
ابعاد اصلی (میلی متر) | دامنه (متر) | 5 | 9 | 12 | 14 |
ریل بالا به بالا جرثقیل | ه | 520 | |||
ریل بالا به مرکز قلاب | H4 | 900 | 940 | 980 | 1030 |
فاصله پایه جرثقیل | W | 1200 | 1600 | ||
عرض جرثقیل | ب | 1800 | 2200 | ||
محدودیت سمت چپ چپ | S1 | 460 | 485 | 510 | 540 |
محدود کردن حق قلاب | S2 | ||||
ظرفیت | T | 5 | |||
طول | متر | 5 | 9 | 12 | 14 |
ارتفاع بالابری | متر | 3-10 | |||
سرعت واگن برقی | متر / دقیقه | 4.7 | |||
سرعت جرثقیل | متر / دقیقه | 5.0 | |||
وزن مجموع | کیلوگرم | 960 | 1360 | 1730 | 2210 |
حداکثر بار چرخ | KN | 2.5 | 2.75 | 2.86 | 3.01 |
ابعاد اصلی (میلی متر) | دامنه (متر) | 5 | 9 | 12 | 14 |
ریل بالا به بالا جرثقیل | ه | 600 | |||
ریل بالا به مرکز قلاب | H4 | 1210 | 1250 | 1300 | 1360 |
فاصله پایه جرثقیل | W | 1200 | 1600 | ||
عرض جرثقیل | ب | 1800 | 2200 | ||
محدودیت سمت چپ چپ | S1 | 520 | 560 | 585 | 625 |
محدود کردن حق قلاب | S2 | ||||
ظرفیت | T | 10 | |||
طول | متر | 5 | 9 | 12 | 14 |
ارتفاع بالابری | متر | 3-10 | |||
سرعت واگن برقی | متر / دقیقه | 4.2 | |||
سرعت جرثقیل | متر / دقیقه | 5.0 | |||
وزن مجموع | کیلوگرم | 1420 | 1870 | 2250 | 2830 |
حداکثر بار چرخ | KN | 4.89 | 5.29 | 5.44 | 5.65 |
ابعاد اصلی (میلی متر) | دامنه (متر) | 5 | 9 | 12 | 14 |
ریل بالا به بالا جرثقیل | ه | 720 | |||
ریل بالا به مرکز قلاب | H4 | 1390 | 1440 | 1490 | 1550 |
فاصله پایه جرثقیل | W | 1800 | |||
عرض جرثقیل | ب | 2600 | |||
محدودیت سمت چپ چپ | S1 | 555 | 585 | 615 | 650 |
محدود کردن حق قلاب | S2 | ||||
