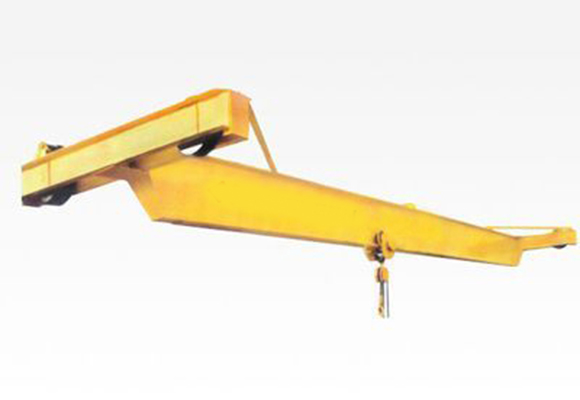

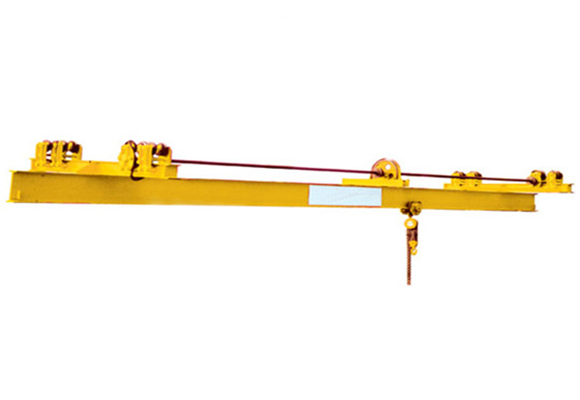

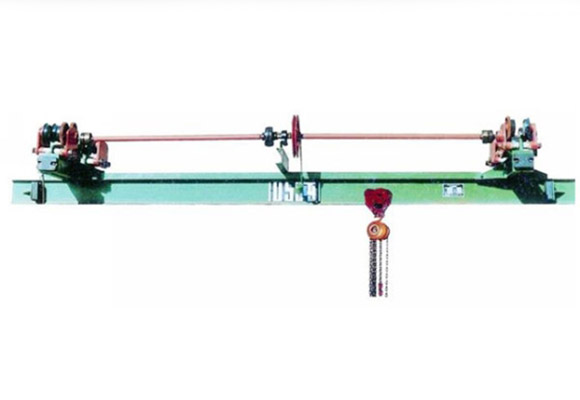

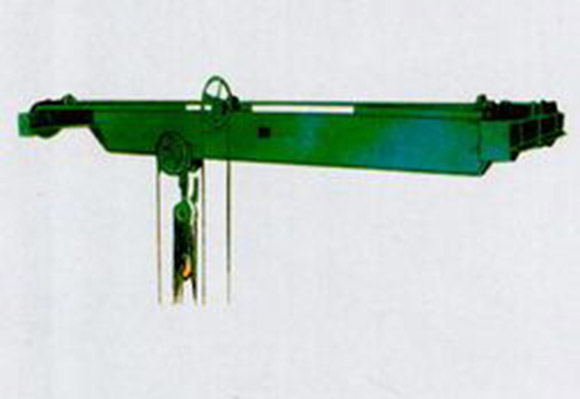

جرثقیل بالادستی تک تیرکوب دستی
شرح
جرثقیل سرنشین موتور دستی SL یک سرنشین دستی سرنشین دستی است، تمام حرکات دست در دست درایو است، آن را در محل است که هیچ منبع برق استفاده می شود.
این جرثقیل سربار (پل جرثقیل) با ساختار منطقی تر و فولاد قوی به طور کلی مشخص می شود، پرتو اصلی توسط پرتو فولادی پرتو یا جعبه فولادی ساخته شده است، واگن های پایان توسط پرتو C بخش ساخته شده است.
این جرثقیل سربار (پل جرثقیل) همراه با بالابر زنجیری به عنوان یک مجموعه کامل استفاده می شود.
ظرفیت 1 تن تا 10 تن. طول 5 تا 14 متر، درجه کار A1-A3 است. دمای کار در عرض 25 تا 42 درجه سانتیگراد.
این جرثقیل سرنشین ممنوع است برای استفاده در محیط قابل احتراق، مواد منفجره به مواد خورنده.
مشخصات فنی
ظرفیت | T | 1 | |||
طول | متر | 5 | 9 | 12 | 14 |
ارتفاع بالابری | متر | 3-10 | |||
سرعت واگن برقی | متر / دقیقه | 5.3 | |||
سرعت جرثقیل | متر / دقیقه | 5.0 | |||
وزن مجموع | کیلوگرم | 650 | 850 | 1090 | 1310 |
حداکثر بار چرخ | KN | 0.65 | 0.73 | 0.81 | 0.86 |
ابعاد اصلی (میلی متر) | دامنه (متر) | 5 | 9 | 12 | 14 |
ریل بالا به بالا جرثقیل | ه | 520 | |||
ریل بالا به مرکز قلاب | H4 | 550 | 580 | 610 | 650 |
فاصله پایه جرثقیل | W | 1200 | 1600 | ||
عرض جرثقیل | ب | 1800 | 2200 | ||
محدودیت سمت چپ چپ | S1 | 360 | 380 | 395 | 420 |
محدود کردن حق قلاب | S2 | ||||
ظرفیت | T | 2 | |||
طول | متر | 5 | 9 | 12 | 14 |
ارتفاع بالابری | متر | 3-10 | |||
سرعت واگن برقی | متر / دقیقه | 5.9 | |||
سرعت جرثقیل | متر / دقیقه | 5.0 | |||
وزن مجموع | کیلوگرم | 700 | 870 | 1320 | 1550 |
حداکثر بار چرخ | KN | 1.13 | 1.19 | 1.29 | 1.40 |
ابعاد اصلی (میلی متر) | دامنه (متر) | 5 | 9 | 12 | 14 |
ریل بالا به بالا جرثقیل | ه | 520 | |||
ریل بالا به مرکز قلاب | H4 | 720 | 750 | 790 | 870 |
فاصله پایه جرثقیل | W | 1200 | 1600 | ||
عرض جرثقیل | ب | 1800 | 2200 | ||
محدودیت سمت چپ چپ | S1 | 400 | 415 | 440 | 490 |
محدود کردن حق قلاب | S2 | ||||
ظرفیت | T | 3 | |||
طول | متر | 5 | 9 | 12 | 14 |
ارتفاع بالابری | متر | 3-10 | |||
سرعت واگن برقی | متر / دقیقه | 4.7 | |||
سرعت جرثقیل | متر / دقیقه | 5.0 | |||
وزن مجموع | کیلوگرم | 810 | 1200 | 1460 | 1800 |
حداکثر بار چرخ | KN | 1.61 | 1.79 | 1.87 | 1.97 |
ابعاد اصلی (میلی متر) | دامنه (متر) | 5 | 9 | 12 | 14 |
ریل بالا به بالا جرثقیل | ه | 520 | |||
ریل بالا به مرکز قلاب | H4 | 900 | 940 | 980 | 1030 |
فاصله پایه جرثقیل | W | 1200 | 1600 | ||
عرض جرثقیل | ب | 1800 | 2200 | ||
محدودیت سمت چپ چپ | S1 | 460 | 485 | 510 | 540 |
محدود کردن حق قلاب | S2 | ||||
ظرفیت | T | 5 | |||
طول | متر | 5 | 9 | 12 | 14 |
ارتفاع بالابری | متر | 3-10 | |||
سرعت واگن برقی | متر / دقیقه | 4.7 | |||
سرعت جرثقیل | متر / دقیقه | 5.0 | |||
وزن مجموع | کیلوگرم | 960 | 1360 | 1730 | 2210 |
حداکثر بار چرخ | KN | 2.5 | 2.75 | 2.86 | 3.01 |
ابعاد اصلی (میلی متر) | دامنه (متر) | 5 | 9 | 12 | 14 |
ریل بالا به بالا جرثقیل | ه | 600 | |||
ریل بالا به مرکز قلاب | H4 | 1210 | 1250 | 1300 | 1360 |
فاصله پایه جرثقیل | W | 1200 | 1600 | ||
عرض جرثقیل | ب | 1800 | 2200 | ||
محدودیت سمت چپ چپ | S1 | 520 | 560 | 585 | 625 |
محدود کردن حق قلاب | S2 | ||||
ظرفیت | T | 10 | |||
طول | متر | 5 | 9 | 12 | 14 |
ارتفاع بالابری | متر | 3-10 | |||
سرعت واگن برقی | متر / دقیقه | 4.2 | |||
سرعت جرثقیل | متر / دقیقه | 5.0 | |||
وزن مجموع | کیلوگرم | 1420 | 1870 | 2250 | 2830 |
حداکثر بار چرخ | KN | 4.89 | 5.29 | 5.44 | 5.65 |
ابعاد اصلی (میلی متر) | دامنه (متر) | 5 | 9 | 12 | 14 |
ریل بالا به بالا جرثقیل | ه | 720 | |||
ریل بالا به مرکز قلاب | H4 | 1390 | 1440 | 1490 | 1550 |
فاصله پایه جرثقیل | W | 1800 | |||
عرض جرثقیل | ب | 2600 | |||
محدودیت سمت چپ چپ | S1 | 555 | 585 | 615 | 650 |
محدود کردن حق قلاب | S2 | ||||
