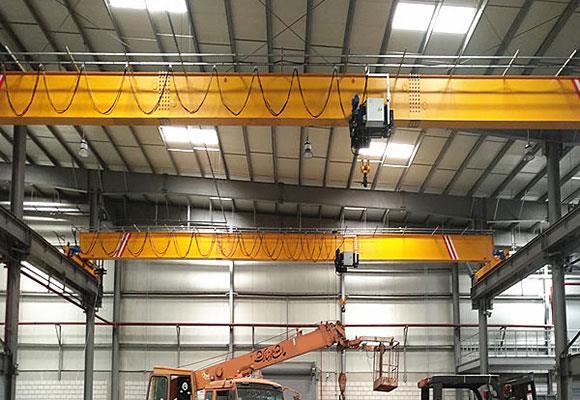

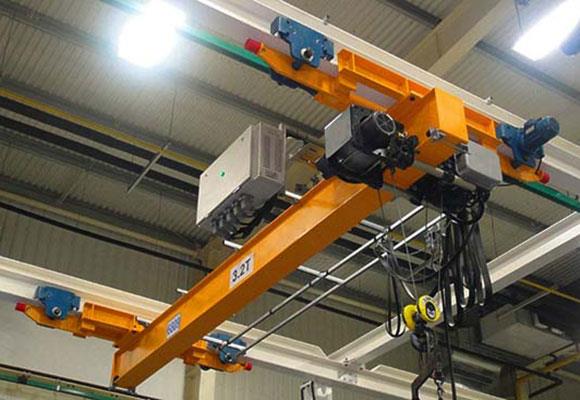

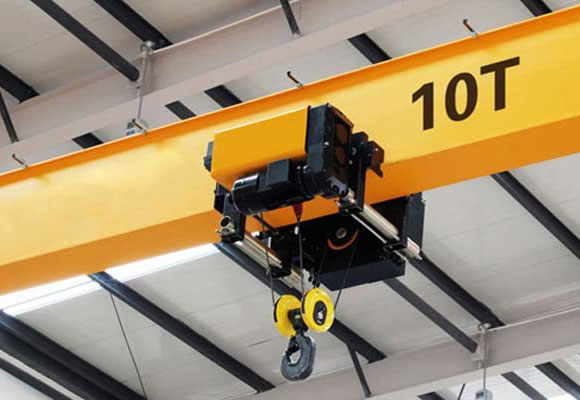

جرثقیل تک پل دروازه
شرح
ما تخصص در ساخت و صادرات محدوده اطمینان کیفی از پل تک جرثقیل جرثقیل شده است. جرثقیل پل ارائه شده با استفاده از بهترین مواد با کیفیت و تکنولوژی پیشرفته مطابق با استانداردهای صنعتی قرار گرفته است. برای تکمیل نیازهای گوناگون به صنایع ساخت و ساز، خودرو و صنایع مختلف، ما این جرثقیل ها را در مشخصات و ظرفیت های مختلف ارائه می دهیم. ما همچنین این پل جرثقیل تک تیر را به عنوان استانداردهای بین المللی برای تضمین عملکرد بهتر و دقیق تست می کنیم.
امکانات
سبک وزن
امن برای استفاده
عملکرد مداوم
جرثقیل تک پل دروازه
جرثقیل های HOT-Bridge (نوع تکیه گاه نوع / نوع دوبل):
ما تولید کننده سنگ شکن / پل جرثقیل با ظرفیت حداکثر 20 تن و دو جرثقیل HOT / Bridge Cranes تا ظرفیت 60 تن است.
تجهیزات ما مطابق با STD IS طراحی و ساخته می شوند
مشخصات
ظرفیت | T | 1 | |||||||
طول | متر | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
ارتفاع بالابری | متر | 6، 9، 12، 18، 24، 30 | |||||||
سرعت بالا بردن | متر / دقیقه | 8 یا 8 / 0.8 | |||||||
افزایش سرعت مسافرت | متر / دقیقه | 20 | |||||||
سرعت جرثقیل | متر / دقیقه | 20 | |||||||
وزن مجموع | کیلوگرم | 1590 | 1960 | 2390 | 2850 | 3060 | 3550 | 4610 | 5660 |
حداکثر بار چرخ | KN | 8.7 | 9.9 | 11 | 12.2 | 12.8 | 14 | 16.7 | 19.4 |
راه آهن توصیه می شود | مدل | 24 کیلوگرم / متر | |||||||
قدرت موتور کامل | کیلووات | 1.7 | |||||||
ابعاد اصلی (میلی متر) | دامنه (متر) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
ریل بالا به بالا جرثقیل | ه | 490 | 530 | 580 | 660 | 745 | |||
ریل بالا به مرکز قلاب | H4 | 910 | 955 | 970 | 990 | 1010 | |||
فاصله پایه جرثقیل | W | 1500 | 2000 | 2000 | 2500 | 2500 | 3000 | 3500 | 4000 |
عرض جرثقیل | ب | 2000 | 2500 | 2500 | 3000 | 3000 | 3500 | 4000 | 4500 |
محدودیت سمت چپ چپ | S1 | 796 | |||||||
محدود کردن حق قلاب | S2 | 1274 | |||||||
ظرفیت | T | 2 | |||||||
طول | متر | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
ارتفاع بالابری | متر | 6، 9، 12، 18، 24، 30 | |||||||
سرعت بالا بردن | متر / دقیقه | 8 یا 8 / 0.8 | |||||||
افزایش سرعت مسافرت | متر / دقیقه | 20 | |||||||
سرعت جرثقیل | متر / دقیقه | 20 | |||||||
وزن مجموع | کیلوگرم | 1680 | 2140 | 2670 | 3480 | 3760 | 4400 | 5680 | 6850 |
حداکثر بار چرخ | KN | 13.6 | 15.2 | 16.7 | 18.8 | 19.5 | 21.2 | 24.4 | 27.4 |
راه آهن توصیه می شود | مدل | 24 کیلوگرم / متر | |||||||
قدرت موتور کامل | کیلووات | 3.4 | |||||||
ابعاد اصلی (میلی متر) | دامنه (متر) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
ریل بالا به بالا جرثقیل | ه | 490 | 580 | 660 | 785 | 820 | 875 | ||
ریل بالا به مرکز قلاب | H4 | 1080 | 1125 | 1140 | 1160 | 1135 | 1200 | 1250 | |
فاصله پایه جرثقیل | W | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | ||
عرض جرثقیل | ب | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | ||
محدودیت سمت چپ چپ | S1 | 796 | |||||||
محدود کردن حق قلاب | S2 | 1274 | |||||||
ظرفیت | T | 3 | |||||||
طول | متر | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
ارتفاع بالابری | متر | 6، 9، 12، 18، 24، 30 | |||||||
سرعت بالا بردن | متر / دقیقه | 8 یا 8 / 0.8 | |||||||
افزایش سرعت مسافرت | متر / دقیقه | 20، 30 | |||||||
سرعت جرثقیل | متر / دقیقه | 20 | 30 | ||||||
وزن مجموع | کیلوگرم | 1860 | 2350 | 3120 | 3680 | 3970 | 5170 | 59500 | 8100 |
حداکثر بار چرخ | KN | 18.6 | 20.5 | 22.6 | 24.2 | 25 | 28.1 | 30.1 | 35.5 |
راه آهن توصیه می شود | مدل | 24 کیلوگرم / متر | |||||||
قدرت موتور کامل | کیلووات | 4.9 | |||||||
ابعاد اصلی (میلی متر) | دامنه (متر) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
ریل بالا به بالا جرثقیل | ه | 530 | 580 | 660 | 725 | 835 | 880 | 940 | |
ریل بالا به مرکز قلاب | H4 | 1270 | 1290 | 1305 | 1295 | 1330 | 1370 | ||
فاصله پایه جرثقیل | W | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | ||
عرض جرثقیل | ب | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | ||
محدودیت سمت چپ چپ | S1 | 819 | |||||||
محدود کردن حق قلاب | S2 | 1291 | |||||||
ظرفیت | T | 5 | |||||||
طول | متر | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
ارتفاع بالابری | متر | 6، 9، 12، 18، 24، 30 | |||||||
سرعت بالا بردن | متر / دقیقه | 8 یا 8 / 0.8 | |||||||
افزایش سرعت مسافرت | متر / دقیقه | 20، 30 | |||||||
سرعت جرثقیل | متر / دقیقه | 20 | 30 | ||||||
وزن مجموع | کیلوگرم | 2220 | 2860 | 3430 | 4440 | 4790 | 5550 | 68000 | 8990 |
حداکثر بار چرخ | KN | 28.7 | 31.4 | 33.2 | 36 | 37 | 39.1 | 42.3 | 47.9 |
راه آهن توصیه می شود | مدل | 24 کیلوگرم / متر | |||||||
قدرت موتور کامل | کیلووات | 8.3 | |||||||
ابعاد اصلی (میلی متر) | دامنه (متر) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
ریل بالا به بالا جرثقیل | ه | 580 | 660 | 725 | 835 | 880 | 940 | 1020 | |
ریل بالا به مرکز قلاب | H4 | 1460 | 1460 | 1475 | 1465 | 1500 | 1540 | 1520 | |
فاصله پایه جرثقیل | W | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | ||
عرض جرثقیل | ب | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | ||
محدودیت سمت چپ چپ | S1 | 842 | |||||||
محدود کردن حق قلاب | S2 | 1310 | |||||||
ظرفیت | T | 10 | |||||||
طول | متر | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
ارتفاع بالابری | متر | 6، 9، 12، 18، 24، 30 | |||||||
سرعت بالا بردن | متر / دقیقه | 7 یا 7 / 0.7 | |||||||
افزایش سرعت مسافرت | متر / دقیقه | 20، 30 | |||||||
سرعت جرثقیل | متر / دقیقه | 20 | 30 | ||||||
وزن مجموع | کیلوگرم | 3060 | 3950 | 4640 | 5590 | 6010 | 7420 | 9220 | 14000 |
حداکثر بار چرخ | KN | 50.8 | 56.4 | 59.4 | 62.5 | 64 | 68 | 74.1 | 85.1 |
راه آهن توصیه می شود | مدل | 24 کیلوگرم / متر | |||||||
قدرت موتور کامل | کیلووات | 13.8 | |||||||
ابعاد اصلی (میلی متر) | دامنه (متر) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
ریل بالا به بالا جرثقیل | ه | 735 | 835 | 890 | 880 | 920 | 1065 | 1160 | |
ریل بالا به مرکز قلاب | H4 | 1815 | 1815 | 1840 | 1950 | 1970 | 1865 | 1890 | |
فاصله پایه جرثقیل | W | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | ||
عرض جرثقیل | ب | 2000 | 2500 | 3000 | 3500 | 4000 | 4700 | ||
محدودیت سمت چپ چپ | S1 | 1293 | |||||||
محدود کردن حق قلاب | S2 | 1893 | |||||||
ظرفیت | T | 16 | |||||||
طول | متر | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
ارتفاع بالابری | متر | 6، 9، 12، 18، 24، 30 | |||||||
سرعت بالا بردن | متر / دقیقه | 3.5 یا 3.5 / 0.35 | |||||||
افزایش سرعت مسافرت | متر / دقیقه | 20، 30 | |||||||
سرعت جرثقیل | متر / دقیقه | 20 | 30 | ||||||
وزن مجموع | کیلوگرم | 3390 | 4420 | 5760 | 7350 | 7940 | 9210 | 13170 | 15300 |
حداکثر بار چرخ | KN | 76.5 | 84.3 | 89.6 | 94.9 | 97 | 100.9 | 111.4 | 117.2 |
راه آهن توصیه می شود | مدل | 24 کیلوگرم / متر | |||||||
قدرت موتور کامل | کیلووات | 13.8 | |||||||
ابعاد اصلی (میلی متر) | دامنه (متر) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
ریل بالا به بالا جرثقیل | ه | 835 | 890 | 980 | 1065 | 1135 | 1200 | 1300 | |
ریل بالا به مرکز قلاب | H4 | 2445 | 2470 | 2520 | 2495 | 2545 | 2590 | 2600 | |
فاصله پایه جرثقیل | W | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | ||
عرض جرثقیل | ب | 2000 | 2500 | 3000 | 3500 | 4200 | 4700 | ||
محدودیت سمت چپ چپ | S1 | 1293 | |||||||
محدود کردن حق قلاب | S2 | 1893 | |||||||
ظرفیت | T | 20 | |||||||
طول | متر | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
ارتفاع بالابری | متر | 6، 9، 12، 18، 24، 30 | |||||||
سرعت بالا بردن | متر / دقیقه | 3.5 یا 3.5 / 0.35 | |||||||
افزایش سرعت مسافرت | متر / دقیقه | 20، 30 | |||||||
سرعت جرثقیل | متر / دقیقه | 20 | 30 | ||||||
وزن مجموع | کیلوگرم | 5270 | 6710 | 8550 | 10110 | 10850 | 12600 | 14280 | 14690 |
حداکثر بار چرخ | KN | 99 | 109.1 | 116.3 | 121.8 | 124.5 | 129.9 | 134.5 | 135.8 |
راه آهن توصیه می شود | مدل | 24 کیلوگرم / متر | |||||||
قدرت موتور کامل | کیلووات | 19.3 | |||||||
ابعاد اصلی (میلی متر) | دامنه (متر) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
ریل بالا به بالا جرثقیل | ه | 900 | 970 | 1050 | 1130 | 1200 | 1300 | ||
ریل بالا به مرکز قلاب | H4 | 2400 | 2430 | 2490 | 2550 | 2590 | 2600 | ||
فاصله پایه جرثقیل | W | 2000 | 2000 | 2500 | 3000 | 3500 | |||
عرض جرثقیل | ب | 2700 | 3200 | 3700 | 4200 | ||||
محدودیت سمت چپ چپ | S1 | 1394 | |||||||
محدود کردن حق قلاب | S2 | 1933 | |||||||
