جرثقیل دروازه ای دو طرفه با سپر
شرح

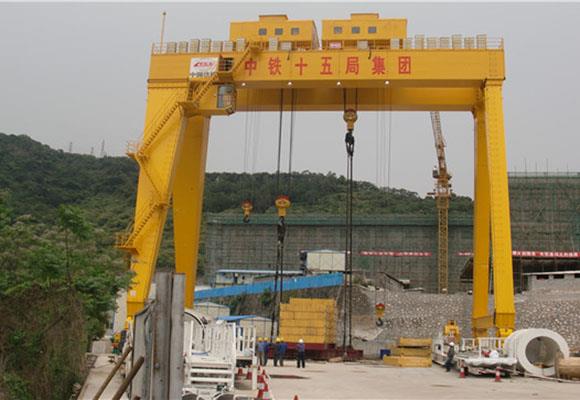

دوچرخه جرثقیل گودال با سپر عمدتا در نصب دستگاه برش و محافظ ماشین آلات سپر دستگاه غیر حفاری و کار برداشتن بخش پشتیبانی تونل در طول ساخت و ساز استفاده می شود. دارای مزایای عملکرد پایدار، بهره وری تولید بالا، تعمیر و نگهداری آسان، بخش بالایی چرخنده قابل انعطاف است، به جای نیاز به جهت های مختلف به حفر، با حالت عمل انعطاف پذیر، دستورالعمل های ایمنی کامل و دستگاه های حفاظت بیش از حد، حداکثر برای اطمینان از ایمنی از کارکنان و تجهیزات عملیاتی، سیستم الکتریکی تنظیم کننده فرکانس PLC را تصویب می کند، برای نظارت موسسات، طراحی DMG، ساخت، اجرای بازرسی اخیرا استانداردهای ملی صادر شده است.
امکانات

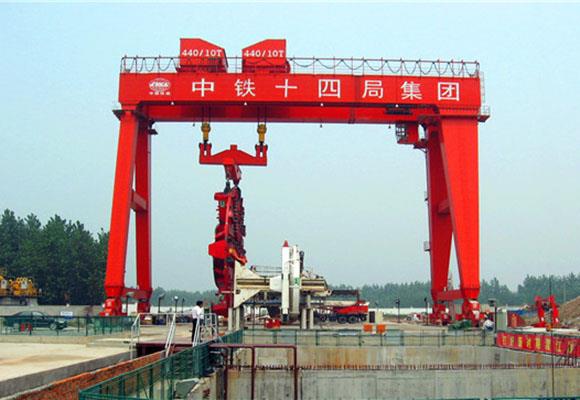

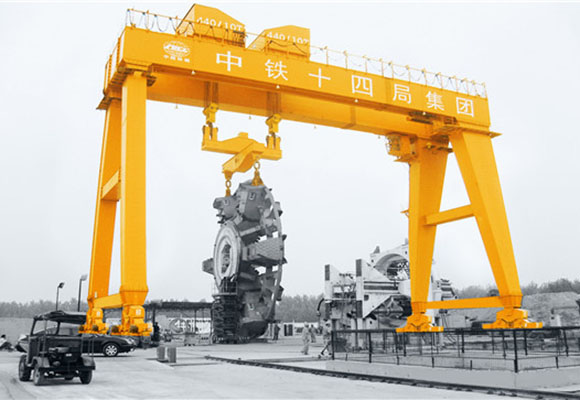

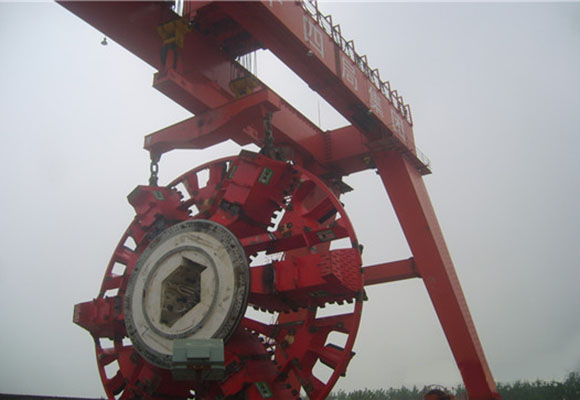

جرثقیل دنده دوار با سپر عمدتا در نصب و راه انداز دستگاه برش و محافظ ماشین آلات سپر دستگاه غیر حفاری، و کار بلند کردن بخش پشتیبانی تونل در طول ساخت و ساز.
چی را با استفاده از اسپری تصفیه کنید، اسپری می تواند 360 درجه چرخش، کت و شلوار برای زوایای مختلف نصب برش.
دوچرخه دوچرخه را می توان دوچرخه سواری کرد، دوچرخه برقی را برداشته، می تواند جداگانه برای بالا بردن لوله ورق کار کند.
بلند کردن با استفاده از درایوهای دنده باز و صرفه جویی در هزینه.
منبع قدرت جرثقیل سه فاز، 50HZ، 380V است؛
دمای کار -20 تا + 45 درجه است
حداکثر رطوبت نسبی کمتر از 95٪ (با تراکم)؛
سرعت کاری کمتر از 20m / s؛
وظیفه کار جرثقیل A3، A4؛
اگر جرثقیل دارای شرایط ویژه ای برای شرایط محیطی باشد، اعدام مطابق قرارداد سفارش می باشد.
مشخصات
ظرفیت | T | 400 | |
طول | متر | 33 | 34 |
ارتفاع بلند m | بلند کردن اصلی | 24 (راه آهن) 23 (راه آهن پایین) | 24 (راه آهن) 23 (راه آهن پایین) |
بلند کردن | 22 (تا راه آهن) 26 (راه آهن پایین) | 22 (تا راه آهن) 26 (راه آهن پایین) | |
سرعت بالا بردن | متر / دقیقه | 0.09 ~ 0.9؛ 7 | |
سرعت واگن برقی | متر / دقیقه | 1.15-11.5 | |
سرعت جرثقیل | متر / دقیقه | 1.6-16 | |
حداکثر بار چرخ | KN | 406 | 415 |
راه آهن توصیه می شود | مدل | QU100 | |
ابعاد اصلی (میلی متر) | دامنه (متر) | 33 | 34 |
فاصله پایه جرثقیل | W | 4500 | |
عرض جرثقیل | ب | 14000 | |
محدودیت سمت چپ چپ | S1 | 2500 | |
محدودیت سمت چپ چپ | S2 | 3500 | |
| ظرفیت | T | 200 + 200 | |
طول | متر | 33 | 34 |
ارتفاع بالابری | متر | 48 (راه راه 24 لیتر) (پایین rail24l) | |
سرعت بالا بردن | متر / دقیقه | 0.09 ~ 0.9؛ 7 | |
سرعت واگن برقی | متر / دقیقه | 1.15-11.5 | |
سرعت جرثقیل | متر / دقیقه | 1.6-16 | |
حداکثر بار چرخ | KN | 405 | 410 |
راه آهن توصیه می شود | مدل | QU100 | |
قدرت موتور کامل | کیلووات | 241 | |
ابعاد اصلی (میلی متر) | دامنه (متر) | 33 | 34 |
فاصله پایه جرثقیل | W | 14000 | |
عرض جرثقیل | ب | 22800 | |
محدودیت سمت چپ چپ | S1 | 2500 | |
محدود کردن حق قلاب | S2 | 3500 | |
| ظرفیت | T | 100 + 100 | |
طول | متر | 33 | 34 |
ارتفاع بالابری | متر | 1500 + 21000 | |
سرعت بالا بردن | متر / دقیقه | 0.3-3-6 | |
سرعت واگن برقی | متر / دقیقه | 2.5-25 | |
سرعت جرثقیل | متر / دقیقه | 2-20 | |
حداکثر بار چرخ | KN | 270 | 290 |
راه آهن توصیه می شود | مدل | QU80 | |
قدرت موتور کامل | کیلووات | 225 | |
ابعاد اصلی (میلی متر) | دامنه (متر) | 33 | 34 |
فاصله پایه جرثقیل | W | 12000 | |
عرض جرثقیل | ب | 19038 | |
محدودیت سمت چپ چپ | S1 | 2500 | |
محدود کردن حق قلاب | S2 | 2500 | |
| ظرفیت | T | 100 | ||
طول | متر | 20 | 22 | 24 |
ارتفاع بالابری | متر | 9800 + 30000 | ||
سرعت بالا بردن | متر / دقیقه | 0.37-3.7-6 | ||
سرعت واگن برقی | متر / دقیقه | 0.5-25 | ||
سرعت جرثقیل | متر / دقیقه | 1.4-14 | ||
حداکثر بار چرخ | KN | 230 | 235 | 240 |
راه آهن توصیه می شود | مدل | QU80 | ||
قدرت موتور کامل | کیلووات | 145 | ||
ابعاد اصلی (میلی متر) | دامنه (متر) | 20 | 22 | 24 |
فاصله پایه جرثقیل | W | 10700 | ||
عرض جرثقیل | ب | 16380 | ||
محدودیت سمت چپ چپ | S1 | 1750 | ||
محدود کردن حق قلاب | S2 | 1900 | ||
| ظرفیت | T | 130 | ||
طول | متر | 20 | 22 | 24 |
ارتفاع بالابری | متر | 9800 + 30000 | ||
سرعت بالا بردن | متر / دقیقه | 0.37-3.7-6 | ||
سرعت واگن برقی | متر / دقیقه | 0.5-25 | ||
سرعت جرثقیل | متر / دقیقه | 1.4-14 | ||
حداکثر بار چرخ | KN | 270 | 275 | 280 |
راه آهن توصیه می شود | مدل | QU80 | ||
قدرت موتور کامل | کیلووات | 145 | ||
ابعاد اصلی (میلی متر) | دامنه (متر) | 20 | 22 | 24 |
فاصله پایه جرثقیل | W | 10700 | ||
عرض جرثقیل | ب | 16180 | ||
محدودیت سمت چپ چپ | S1 | 1750 | ||
محدود کردن حق قلاب | S2 | 1900 | ||
