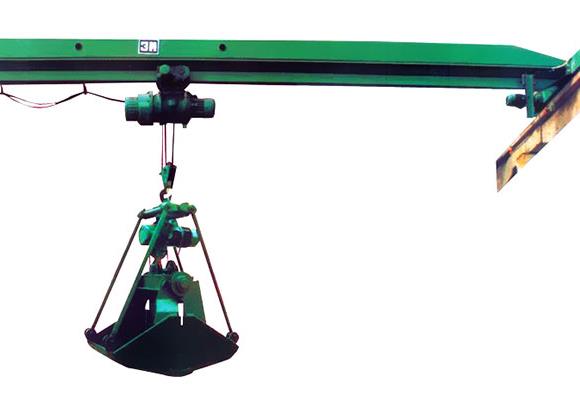

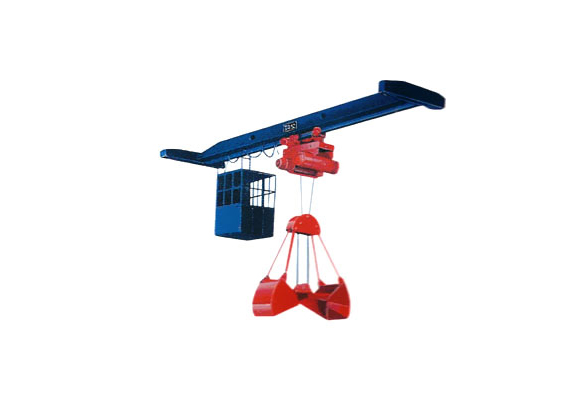

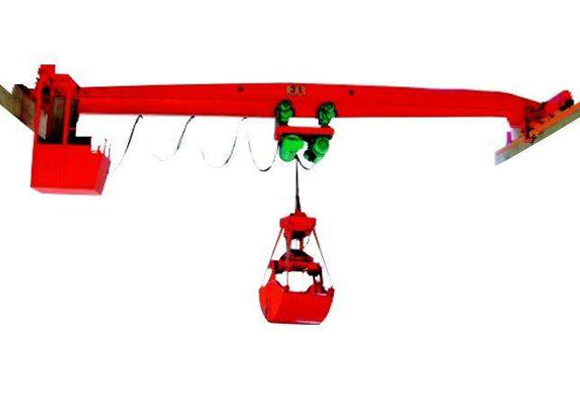

جرثقیل سقفی تک تیر با چنگ زدن
شرح

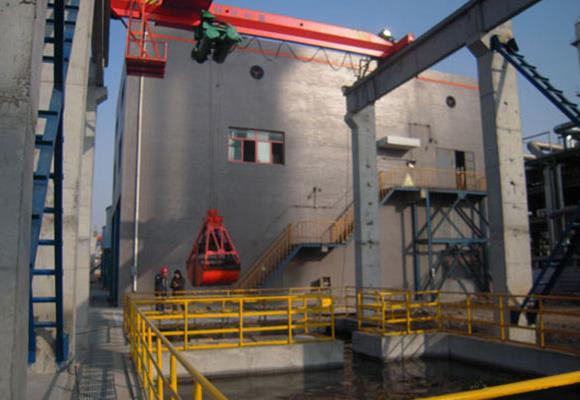

جرثقیل برقی تک زنجیره ای LDZ نوعی از جرثقیل یکپارچه تنها با باربره و برقی الکتریکی است، ظرفیت امتیاز 2 ~ 20t، فاصله 4.5m ~ 28.5m، و دمای کار -20 ℃ ~ + 40 ℃، مجاز نیست برای استفاده در محیط با inflammabl5 استفاده کنید. explosiv5 محیط خورنده این جرثقیل مناسب برای کارخانه، انبارها و کارخانه ذخیره سازی برای حمل مواد فله است.
این بخش ماشینی جرثقیل تک پرتو، ساخته شده توسط پرتو فولاد با کیفیت بالا و یک بار شکل U شکل شکاف؛ مواد بشقاب فولاد Q235 یا Q3452 است. چرخ دستی پایان لوله مستطیلی است و یا با ورق فولادی با کیفیت بالا جوش داده شده است. پرتوها توسط پیچ 10.9 کلاس متصل می شوند، سیستم جرثقیل سفر با موتور سه موتوره یا موتور سنتی و رانده شده است.
امکانات
1. ساختار قابل قبول 5. ظرفیت تحمل قوی؛
2. ragi4 قوی
3. سرعت رایج یا کنترل فرکانس مختلف می تواند باشد
4. نرم کردن شروع و توقف، صاف کردن در حال اجرا.
5. Nois5 کم. نگهداری کم هزینه
مشخصات فنی
ظرفیت | T | 1،2،3،5،10،16،20 | |||||||
طول | متر | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
ارتفاع بالابری | متر | 6، 9، 12، 18، 24، 30 | |||||||
سرعت بالا بردن | متر / دقیقه | 0.35 / 3.5،0.7 / 7،0.8 / 8 | |||||||
افزایش سرعت مسافرت | متر / دقیقه | 20 | |||||||
سرعت جرثقیل | متر / دقیقه | 20،30 | |||||||
حداکثر بار چرخ | KN | 8.7 | 9.9 | 11 | 12.2 | 12.8 | 14 | 16.7 | 19.4 |
راه آهن توصیه می شود | مدل | 24 کیلوگرم / متر | |||||||
قدرت موتور کامل | کیلووات | 1.7 | |||||||
ابعاد اصلی (میلی متر) | دامنه (متر) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
ریل بالا به بالا جرثقیل | ه | 490 | 530 | 580 | 660 | 745 | |||
ریل بالا به مرکز قلاب | H4 | 910 | 955 | 970 | 990 | 1010 | |||
فاصله پایه جرثقیل | W | 1500 | 2000 | 2000 | 2500 | 2500 | 3000 | 3500 | 4000 |
عرض جرثقیل | ب | 2000 | 2500 | 2500 | 3000 | 3000 | 3500 | 4000 | 4500 |
محدودیت سمت چپ چپ | S1 | 796 | |||||||
محدود کردن حق قلاب | S2 | 1274 | |||||||
