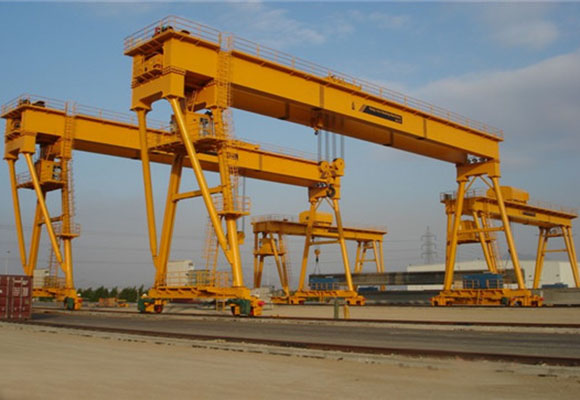

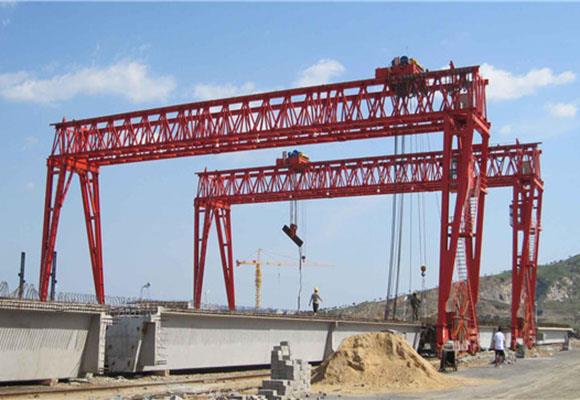

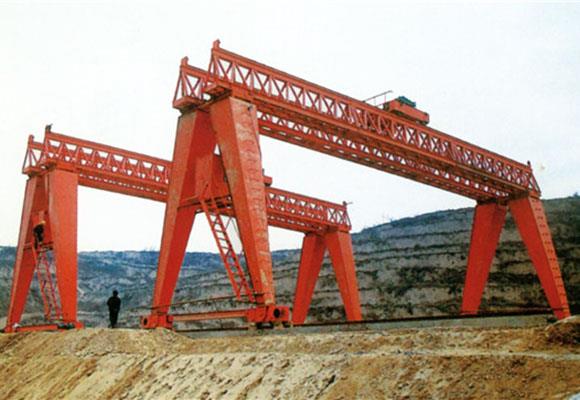

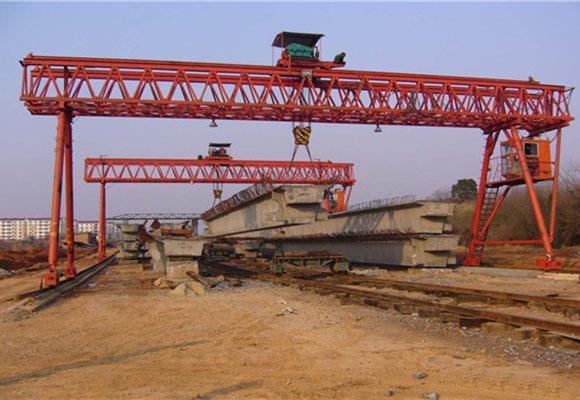

جرثقیل مهندسی جرثقیل
شرح
جرثقیل مهندسی جرثقیل یک جرثقیل ویژه است که بر اساس کلیه زیر بنای جرثقیل با توجه به نیازهای عملیاتی و شرایط کار ساخت و ساز زیرزمینی توسعه یافته است.
جرثقیل زیردریایی مهندسی شامل خرچنگ، فرعی، کامیون، مکانیزم سفر، مکانیسم حرکت هیدرولیک، کابین و تجهیزات الکتریکی است.
در خرچنگ یک مکانیسم گردش هیدرولیکی است که از یک ایستگاه کار هیدرولیکی و یک قلاب تبدیل به سرباره تشکیل شده است.
در وسط پرتو حامل یک قلاب است، که برای برداشتن مقالات مشترک استفاده می شود.
مکانیزم حمل و نقل واگن برقی در چهار چرخ با 8 چرخ است. موتور بر روی چرخ دستی ثابت می کند چرخ ها را با چرخ دنده ی عمودی چرخان می کند. گیره راه آهن ضد باد مجهز شده است. هنگامی که جرثقیل در عملیات عادی عمل می کند، از راه آهن جدا می شود و هنگامی که جرثقیل کار را متوقف می کند، اپراتور گیره را برای گرفتن ریل می بندد تا از جابجایی جرثقیل جلوگیری شود.
جهت تخلیه زمین به محل ساخت و ساز بستگی دارد.
امکانات
1. ساختار منطقی و عملکرد مطلوب.
2. شروع و توقف صاف
3. سفر ایمن و قابل اعتماد، طول عمر.
4. کم سر و صدا، کابین کامیون با نظر خوب.
5. نصب آسان و نگهداری راحت.
6. مبادله عالی برای قطعات و اجزای.
7. درایو جرثقیل: IP54 یا IP44، سطح F عایق.
مشخصات
ظرفیت | T | 40 | ||
طول | متر | 20 | 30 | 40 |
ارتفاع بالابری | متر | 9 | ||
سرعت بالا بردن | متر / دقیقه | 1 | ||
سرعت واگن برقی | متر / دقیقه | 10 | ||
سرعت جرثقیل | متر / دقیقه | 14 | ||
حداکثر بار چرخ | KN | 175 | 190 | 220 |
راه آهن توصیه می شود | مدل | 43 کیلوگرم / متر | ||
قدرت موتور کامل | کیلووات | 22.8 | 26 | |
ابعاد اصلی (میلی متر) | دامنه (متر) | 20 | 30 | 40 |
فاصله پایه جرثقیل | W | 6000 | ||
عرض جرثقیل | ب | 8286 | ||
محدودیت سمت چپ چپ | S1 | 1500 | ||
محدود کردن حق قلاب | S2 | 1500/2000 | ||
| ظرفیت | T | 60 | ||
طول | متر | 20 | 30 | 40 |
ارتفاع بالابری | متر | 9 | ||
سرعت بالا بردن | متر / دقیقه | 0.95 | ||
سرعت واگن برقی | متر / دقیقه | 10 | ||
سرعت جرثقیل | متر / دقیقه | 15 | ||
حداکثر بار چرخ | KN | 240 | 260 | 280 |
راه آهن توصیه می شود | مدل | 43 کیلوگرم / متر | ||
قدرت موتور کامل | کیلووات | 30 | ||
ابعاد اصلی (میلی متر) | دامنه (متر) | 20 | 30 | 40 |
فاصله پایه جرثقیل | W | 6000 | ||
عرض جرثقیل | ب | 8286 | ||
محدودیت سمت چپ چپ | S1 | 2000 | ||
محدود کردن حق قلاب | S2 | 1500/2000 | ||
| ظرفیت | T | 80 | |
طول | متر | 20 | 30 |
ارتفاع بالابری | متر | 9 | |
سرعت بالا بردن | متر / دقیقه | 0.8 | |
سرعت واگن برقی | متر / دقیقه | 10 | |
سرعت جرثقیل | متر / دقیقه | 15 | |
حداکثر بار چرخ | KN | 290 | 305 |
راه آهن توصیه می شود | مدل | 43 کیلوگرم / متر | |
قدرت موتور کامل | کیلووات | 31.4 | |
ابعاد اصلی (میلی متر) | دامنه (متر) | 20 | 30 |
فاصله پایه جرثقیل | W | 6000 | |
عرض جرثقیل | ب | 8286 | |
ظرفیت | T | 100 | |
طول | متر | 20 | 30 |
ارتفاع بالابری | متر | 12 | |
سرعت بالا بردن | متر / دقیقه | 0.8 | |
سرعت واگن برقی | متر / دقیقه | 10.5 | |
سرعت جرثقیل | متر / دقیقه | 13 | |
حداکثر بار چرخ | KN | 190 | 205 |
راه آهن توصیه می شود | مدل | 43 کیلوگرم / متر | |
قدرت موتور کامل | کیلووات | 46.4 | |
ابعاد اصلی (میلی متر) | دامنه (متر) | 20 | 30 |
فاصله پایه جرثقیل | W | 12876 | |
عرض جرثقیل | ب | 7500 | |
محدودیت سمت چپ چپ | S1 | 2000 | |
محدود کردن حق قلاب | S2 | 2000 | |
